Hướng dẫn hàn ống HDPE và lắp đặt phụ tùng ống nhựa HDPE

01/11/2016   |   Đăng bởi Admin

A - Hướng dẫn hàn ống HDPE:

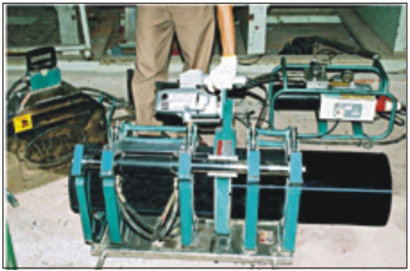

Kẹp ống vào máy,  làm sạch và kiểm  tra độ  thẳng tâm của 2 đầu ống. Làm  sạch và kiểm  tra nhiệt độ  trên đĩa gia nhiệt.





Lắp bàn dao khoả vào máy, chỉnh máy khoả 2 mặt đầu của ống cho tới khi đảm bảo độ nhẵn và song song. Tháo dao khoả, làm sạch phoi cắt trên hai mặt đầu ống để đảm bảo cho ống được  thẳng  tâm.



Đặt đĩa gia nhiệt vào giữa 2 đầu ống và điều khiển đẩy 2 đầu ống tiếp xúc với đĩa nhiệt. Cho tới khi đạt được mức độ nóng chảy cần thiết. Khi hai đầu ống gia nhiệt đạt được mức độ nóng chảy theo qui định, tách 2 đầu ống và  tháo đĩa nhiệt khỏi máy.



Nhanh chóng đẩy nhẹ nhàng 2 đầu ống tiếp xúc với nhau và giữ áp suất kết nối theo qui định cho tới khi mối hàn đảm bảo được  làm nguội hoàn  toàn.



Lưu ý (note):

Nhiệt độ, áp suất và thời gian xem trong hướng dẫn vận hành máy hàn mặt đầu PE.



BẢNG KÍCH THƯỚC NÓNG CHẢY KHI GIA NHIỆT

Cỡ ống

(mm)

Kích thước nóng chảy

H(mm)

Từ Đến Từ Đến

50

110

200

355

90

180

315

500

2

4

7

10

3

6

9

12



KÍCH THƯỚC TƯƠNG QUAN PHẦN GIA NHIỆT



CÁC DẠNG SAI HỎNG TRONG QUÁ TRÌNH HÀN PE

ống không thẳng tâm, cùng với áp suất hàn cao tạo nên cạnh hàn sắc nhọn. Sai hỏng
này tạo ra ứng suất gãy và làm giảm độ bền của mối hàn.



Bề mặt gia nhiệt bị khô, do phần gia nhiệt bị nguội nhanh trước khi hàn làm mối hàn dễ
gãy ở mặt tiếp xúc. Phần nóng chảy phía ngoài có thể vẫn tốt nhưng phần kết dính
phía trong kém, làm cho mối nối không tốt, dễ gãy.

Bề mặt gia nhiệt bị bẩn. Vùng nóng chảy tạo ra khuyết tật dạng khe hở. Mối hàn không
đảm bảo.

SỰ TƯƠNG QUAN CỦA NHIỆT ĐỘ VỚI ÁP SUẤT ỐNG



KHỐI CHẶN BÊ TÔNG CỐ ĐỊNH MỐI NỐI







B - Hướng dẫn lắp đặt phụ tùng ống nhựa HDPE:















Cắt ống bằng dụng cụ đảm bảo vuông góc với đường tâm ống.



Vát mép đầu ống để cho quá trình lắp được thuận tiện.



Tháo rời nắp và đẩy nắp cùng vòng xiết, vòng chặn vào ống.





Đẩy thẳng tâm đầu ống vào phụ tùng, qua zoăng cho tới khi chạm vào phần gờ chặn trên thân phụ tùng.



Vặn nắp bằng tay. Nắp phải được vặn chặt nhưng không nhất thiết chạm tới gờ chặnngoài của thân phụ tùng.



Sau đó dùng dụng cụ vặn chặt nắp vào thân phụ tùng.



KẾT CẤU PHỤ KIỆN HDPE



No. Chi Tiết Vật liệu
1 Thân  PPC
2 Nắp  PPC
3 Zoăng  NBR
4 Vòng chặn  PPC
5 Vòng siết  POM
